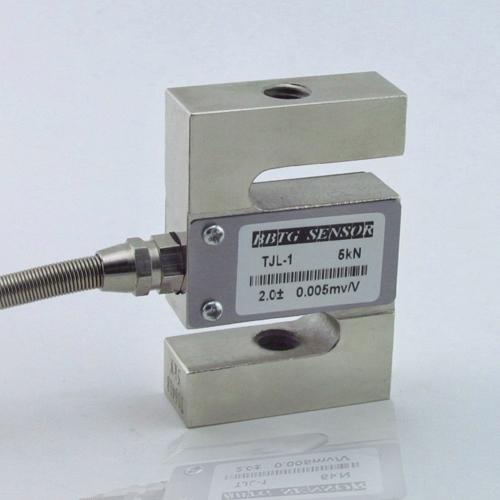

■ TJL-1 S型拉压力电力覆冰传感器
|
|
|
|
精度高，双向承载，安装方便。适用于配料秤、吊钩秤、机电结合秤，包装秤，材料力学试验机等设备力值的测量与控制。
|
||
|
|
量程 Range 50，100，200，300，500(N)；1，2，3，5，10，20，30，50，100，150，200(kN)
技术参数 Technical Parameter
|
额定载荷 Rated Load |
0.05~200(kN) |
|
综合精度 Comprehensive Precision |
0.02 (线性+滞后+重复性) |
|
灵敏度 Sensitivity |
2.0 mV/V |
|
蠕变 Creep |
±0.02%F·S/30min |
|
零点输出 Zero Output |
±1 %F·S |
|
零点温度影响 Temperature Effect On Zero |
±0.02%F·S/10℃ |
|
输出温度影响 Temperature Effect On Output |
±0.02%F·S/10℃ |
|
工作温度 Operating Temperature Range |
-20℃～+65℃ |
|
输入阻抗 Input Resistance |
380±10 Ω |
|
输出阻抗 Output Resistance |
350±3 Ω |
|
绝缘电阻 Insulation Resistance |
>5000 MΩ |
|
安全过载 Safe Load Limit |
150% F·S |
|
供桥电压 Bridge Voltage |
建议 10VDC |
|
材质 Material |
合金钢或不锈钢 Alloy Steel or Stainless Steel |
|
传感器接线方式 Load Cell Mode of Connection |
输入+ ：红 Input + ：Red 输入- ：黑 Input - ：Black 输出+ ：绿 Output + ：Green 输出- ：白 Output - ：White |
